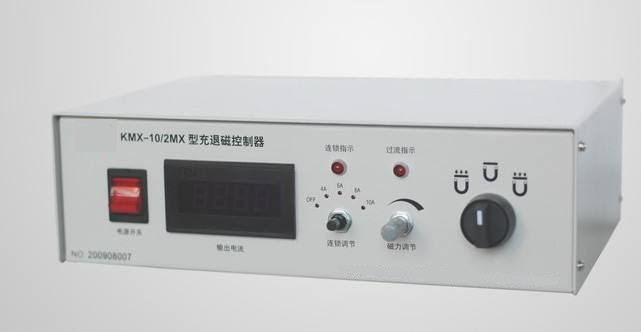

电磁吸盘充退磁控制器




电磁吸盘控制器



产品性能:电磁吸盘控制器 ( 充退磁控制器 , 整流器 )输入电压为交流220V或380V,直流输出电压0-110V可



调,电流容量2-25A,退磁时间2-30秒可调,工件剩磁在千分之一以下,并且有对机床起保护作用的连锁装置。



 电磁吸盘控制器使用说明书



适用范围:本整流控制器适用于额定功率以下的各种电磁吸盘的控制。



技术参数:1.输入电压:交流 220V,2.输出电压:直流 110V,3.机床联控:具有机床与电磁吸盘控制线路的联锁装置。4.输出信号:具有输出电流表和信号灯的指示。5.充退磁能达到效果,一般工件能够完全退磁、合金及含碳较高的工件退磁后剩磁极小。



工作原理:交流电压 220V 经变压器降压后,经过整流器整流变成 110V 直流后经控制装置进入吸盘此时吸盘被充磁,退磁时通入反向电压线路,控制器达到退磁功能。



使用方法:将开关打开指示灯(红灯)亮,表示整流控制器电源接通,电压表上有输出电压指示;按下绿按钮指示灯(绿灯)亮,电流表上有工作电流指示。此时吸盘通电有磁,主机联锁线路接通主机,机床可以启动开始工作,工作完毕后按下红按钮(绿灯灭),吸盘退磁,放开按钮,控制器内继电器延时 2-3 秒后退磁结束。



安装方法:本控制器四芯插座:插头两色(红色)引线为主机控制线,串接于主机控制部分的公共线上,插头两色(绿色)为输入 220V 电源线。本控制器三芯插座:插头两色(绿色)接通电磁吸盘两端,插头(红色)为接地线。
